Akustika Light Porte Intérieure

avec ou sans protection incendie

Porte intérieure avec des valeurs climatiques moyennes, et un faible poids, disponible sans protection  incendie.

Applications: porte palière, de chambre, porte intérieure.


RW
max. = 43 dB

CC = 2 b, c
Valeur U
min = 1.5W/m²K
max = 1.3 W/m²K

EI30

Sa

S200

RC 2

RC 3

Données techniques & téléchargements

VFK-Nr.   Ep. dès Surface max Verre Vt Verre CA VP H x L Dim Element H x L
31690 1 vt sans verre 56 4.21 m² 2700 x 1300 3105 x 1495 | Ser. 1 point
27048 1 vt sans verre 60 3.51 m² 2700 x 1300 4000 x 4600 | Ser. 3 bec de cane
30079*¹ 2 vt sans verre 56 7.02 m² 2700 x 2600 4000 x 4170 | Ser. 3 bec de cane
31691 1 vt avec verre 56 4.21 m² 15 2700 x 1300 3105 x 1495 | Ser. 4 bec de cane
27050 1 vt avec verre 60 3.47 m² 15 2670 x 1300 4000 x 4600 | Ser. 3 bec de cane
30009 2 vtx avec verre 56 7.02 m² 15 2700 x 2600 4000 x 4170 | Ser. 3 bec de cane
30199 2 vtx avec verre + cloison vitrée 56 7.02 m² 15 / 41 15 / 41 2700 x 2600 4000 x 4100 | Ser. 3 bec de cane
30296 1vt avec doublage Duripanel 56 2.47 m² 2250 x 1100 3000 x 1650 | Ser. 3 bec de cane
30297 2vtx avec doublage Duripanel 56 4.95 m² 2250 x 2200 3000 x 2760 | Ser. 3 bec de cane
Ep. de vantail

56mm | 60mm | 67mm | 73mm

Exécutions

à recouvrement , affleurée
avec ou sans doublages

Alaises

frêne ab, HDF visible, Kerto visible dessous

Surface

surfaces brutes, couche d’apprêt, peinture finie NCS ou RAL
stratifiées, plaquées

Ferrements ITS
passage de câble
application RC2 / RC3
crémone à levier
contre-bascule
Seuil Hebgo 170, 166, 173, 184, 187
Joints DS 155 / DS 112
joint de seuil, Planet US, HS, X3
Fiches

paumelle fixe ou réglable / invisible / fiches à percer
paumelle OL.MI REI avec ferme porte intégré

Vitrage

verre Ei30 Pyranova S2.0 15 – 19 mm / verre de sécurité / VSG

Particularités embrasure bloc en saillie jusqu'à 100 mm possible

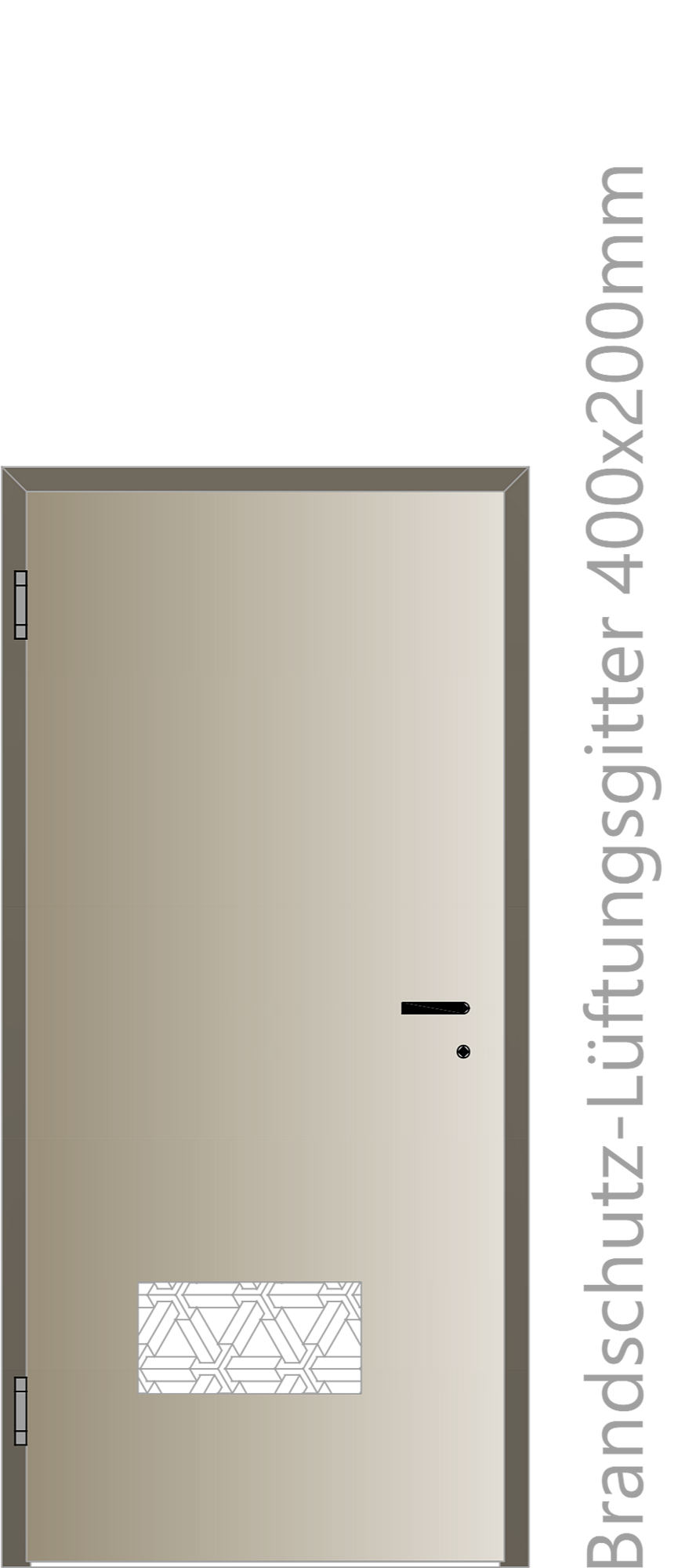

disponible avec grille de ventilation

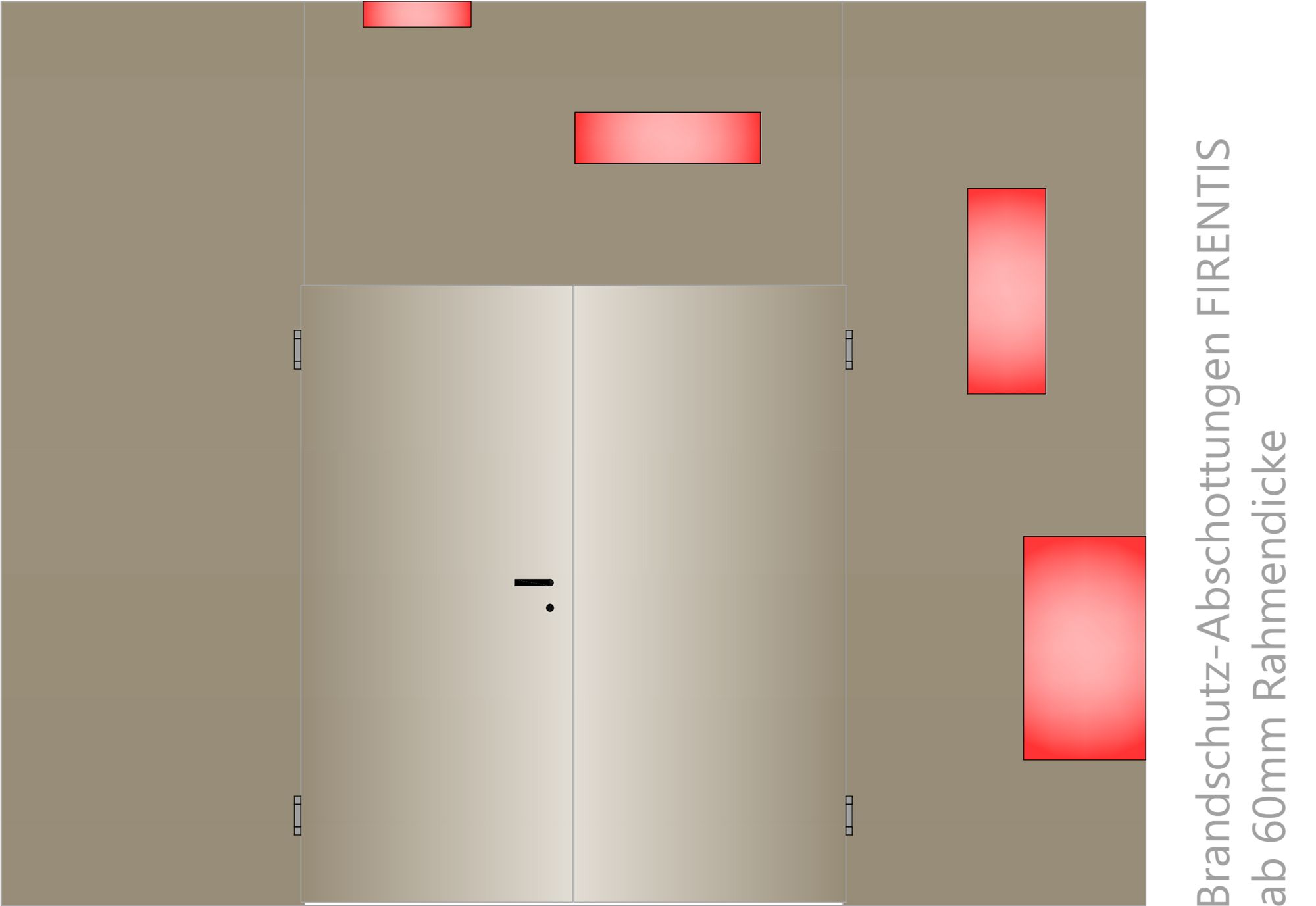

*¹Cloison coupe-feu avec passage de pannier à cables dans le cadre, 1 et 2 vtx possible
Cadre de rénovation sur huisserie métalique possible
